Sada OEM KEC

Obecné charakteristiky
Řada sestav KEC je odpařovacím chladicím řešením navrženým pro OEM, které reaguje na konkrétní potřeby flexibility, jednoduchosti, kompaktnosti a integrace.

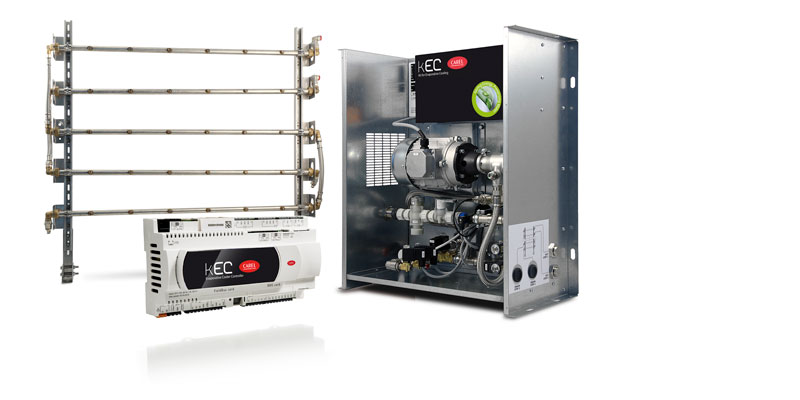

Sestava KEC obsahuje: vodní okruh, který se instaluje do úseku AHU: invertor a elektronická řídicí jednotka se zabudovává do elektrického panelu jednotky; a díly tvořící rozprašovací systém do vedení vzduchu.
KEC tlakuje vodu na tlak 14 barů pomocí křídlového čerpadla a potom ji prostřednictvím rozprašuje na velmi jedné kapičky, které se ve vzduchu snadno odpařují, a tím snižují teplotu. Tohoto jevu lze využívat pro nepřímé ochlazování druhého proudu vzduchu prostřednictvím spojeného působení KEC a jednotky pro regeneraci tepla.
Tato řada zahrnuje modely s kapacitami od 50 do 1 000 kg, přičemž všechny z nich jsou napájeny jednofázovým střídavým napětím 230 V AC 50/60 Hz. Přiváděná voda může z vodovodu, změkčená nebo demineralizovaná.
Elektronická řídicí jednotka KEC řídí invertor a zařízení na čerpací jednotce na základě požadavku výroby vyslaného řídicí jednotkou AHU prostřednictvím sériového vedení RS485 pomocí protokolu Modbus. Množství vody je nepřetržitě modelováno prostřednictvím spojeného působení invertoru – který reguluje rychlost motoru a následně průtok čerpadla – a dvou elektromagnetických ventilů nainstalovaných ve vodním okruhu, které ovládají dva výstupy vody pod tlakem takovým způsobem, aby se aktivovala jedna nebo obě skupiny trysek. V závislosti na režimu řízení mohou být dvě skupiny trysek uloženy ve stejném rozvodném systému (dvoukroková nepřetržitá modulace ve vedení), nebo mohou být samostatné ve dvou rozvodných systémech (obvykle jeden rám pro zvlhčování v zimě a jeden rám pro nepřímé odpařovací chlazení v létě).
V systému KEC není během doby, kdy není v provozu, uložena žádná voda, což zaručuje absolutní hygienu.
Samoadaptivní algoritmus implementovaný v elektronické řídicí jednotce optimalizuje spotřebu vody – informace jsou poskytovány zařízením pro měření průtoku – a současně zajišťuje konstantní ochlazování vzduchu. Systém KEC poskytuje kombinací úspor energie získaných invertorem a absencí dodatečného poklesu tlaku na ventilátorech pro trh OEM pokročilé a univerzální řešení pro odpařovací chlazení.-
Plus
- Flexibilita: oddělení mezi vodním okruhem a elektronikou znamená, že KEC lze nainstalovat volně dovnitř jednotky OEM.
- Modulace: KEC moduluje výrobu prostřednictvím kombinovaného působení invertoru a elektromagnetických ventilů se zapínáním-vypínáním.
- Úspora vody: vstup vody se měří snímačem průtoku a optimalizuje se prostřednictvím samoadaptivního algoritmu řízení.
- Úspory energie: KEC na rozdíl od tradičních systémů smáčených médií nevyvolává dodatečný pokles tlaku pro ventilátory AHU.
- Modularita: konstrukce rozprašovacího systému umožňuje přizpůsobitelnost všem možným uspořádáním systému.
- Hygiena: KEC zaručuje bez jakýchkoliv chemických biocidů nepřítomnost množení bakterií vyprazdňováním potrubí během pohotovostního režimu a prováděním pravidelných vymývacích cyklů.
