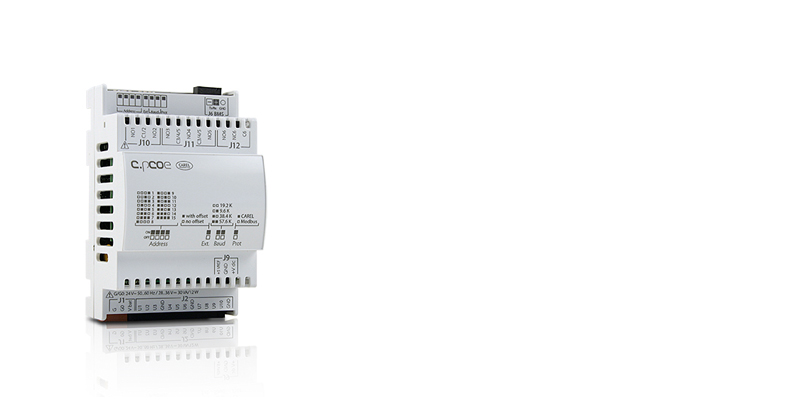

c.pCOe
Obecné charakteristiky
c.pCOe je rozšiřující modul vstupů/výstupů, založený na vlastním mikročipu CAREL, což umožňuje značnou flexibilitu při konfiguraci univerzálních vstupů/výstupů, a to jako vstupy (pasivní odporová čidla NTC, PTC, Pt1000, digitální vstupy a aktivní analogové vstupy) i jako výstupy (0 - 10 V, PWM).
Rozšiřující modul c.pCOe je dostupný ve 2 verzích:
- Basic version, s celkem 16 vstupy/výstupy, 10 z nich může být konfigurováno jako univerzální vstupy/výstupy, 6 reléových výstupů.
- Enhanced version, stejná konfigurace vstupů/výstupů jako verze Basic, navíc je vestavěný driver pro řízení unipolárních elektronických expanzních ventilů CAREL.
-
Plus
- montáž na DIN lištu (4 DIN)
- 10 univerzálních kanálů (vstupy/výstupy)
- 6 relé
- napájení 24 Vac/Vdc
- integrovaný port RS485
- knihovny pro c.Suite a 1tool pro snadnou integraci
- vestavěný driver pro řízení unipolarních elektronických expanzních ventilů (Enhanced version)
- podpora modulu Ultracap (Enhanced version)
Dokumentace
Technická
-
2D/3D drawings
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód 2d-3d cpCOe Popis 2D-3D drawings Jazyk ALL Datum 01/12/2016 Verze R0 -
Manuály
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +0300057EN Popis c.pCO Programmable Controller Jazyk ENG Datum 20/06/2023 Verze 1.6 -
Technické listy
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +0500059IE Popis P+E*: c.pCOe – Espansione controllo programmabile / Programmable controller expansion Jazyk ENG ITA Datum 14/02/2022 Verze 1.4 Kód +0500059FR Popis P+E*: c.pCOe – Expansion commande programmable / Programmable controller expansion Jazyk ENG FRE Datum 14/02/2022 Verze 1.4
Images
-
High resolution images
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód PH16LP+305-cpCOe-enhanced Popis c.pCOe-CAREL-Programmable Controls-I/O expansions Jazyk ALL Datum 02/09/2021 Verze R.0
