optiMist
Obecné charakteristiky

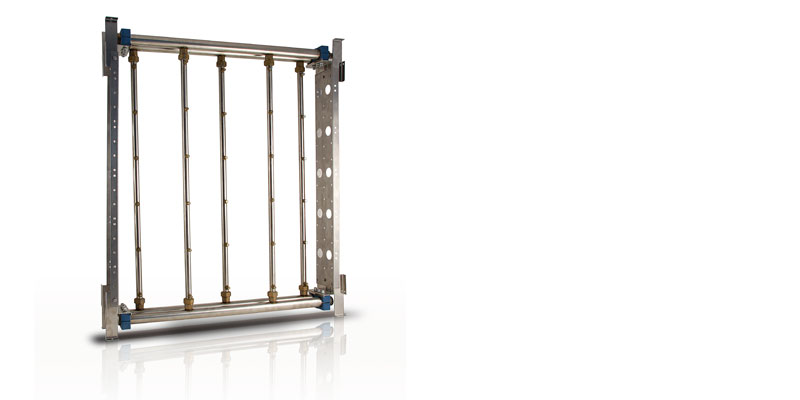

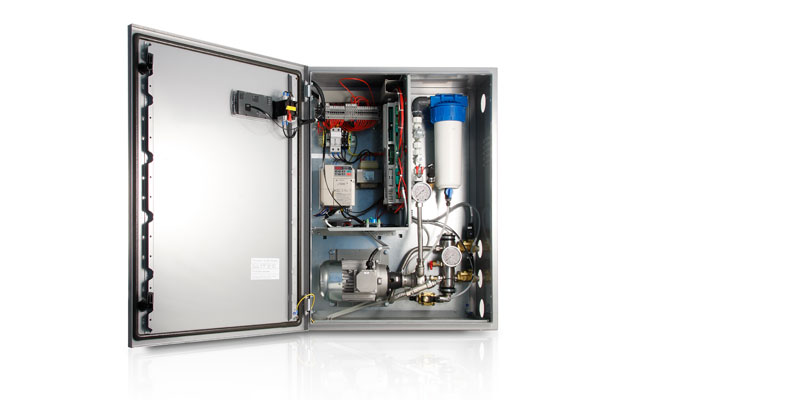

optiMist je zvlhčovač a adiabatický odpařovací chladič, který umožňuje rozprašováním vody na malé kapičky, aby se tyto kapičky samovolně odpařovaly a odebíraly teplo ze zvlhčeného vzduchu, který se současně ochlazuje. Tento systém se skládá ze skříně, uvnitř které je čerpadlo s klapkovým ventilem s tlaky až 15 barů, a rámu pro rozvod rozprašované vody, který se instaluje dovnitř jednotky na úpravu vzduchu. Sofistikovaný ovládací systém řízený jednotkou pCO, která spojuje působení invertoru (který reguluje rychlost, a proto průtok čerpadlem), a působení dvou elektromagnetických ventilů, které aktivují trysky, které jsou nezbytné, což umožňuje, aby systém pracoval vždy při optimálním tlaku v širokém rozsahu průtoku. Tato dva elektromagnetické ventily (umístěné uvnitř skříně) rozdělují rozvod na dva samostatné kroky, které mohou být přítomny současně na stejném rámu (působící postupně jeden za druhým), a vytvářet dva kroky nepřetržité modulace, nebo mohou být odděleny ve dvou různých rozvodných systémech, každý s jedním krokem, které zásobují dvě různé oblasti: toto je typický případ použití zvlhčování + přímého adiabatického chlazení ve vstupním vedení a nepřímého adiabatického chlazení ve výstupním vedení s výměníkem tepla mezi dvěma jednotkami na úpravu vzduchu.
Skříň optiMist je k dispozici v následujících kapacitách: 50, 100, 200, 400, 800 a 1000 l/h. Rozvodný systém lze zvolit z velkého seznamu kódů, které jsou k dispozici, podle velikosti vedení a požadovaného rozprašování. Jednotku optiMist lze používat s demineralizovanou vodou, ale také s vodou z vodovodu, pokud se jednotka čistí častěji.-
Plus
- dvě oblasti, které lze ovládat jedinou skříní bez potřeby podřízeného ovládacího panelu; ideální pro aplikaci přímého a nepřímého odpařovacího chlazení
- úspory energie a možnost zkrátit dobu používání mechanického chlazení
- invertor, který umožňuje přesnou a účinnou modulaci
- dva kroky modulace pro zvýšení přesnosti aplikací v jediné oblasti
- vypouštěcí ventily a proplachovací cykly, aby se zabránilo ve stání vody
- používají se sterilní materiály, které nepřispívají k bakteriálnímu růstu
- může se používat s demineralizovanou vodou, měkčenou vodou nebo s vodou z vodovodu
Dokumentace
Technická
-
BIM files
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód BIM files optiMist Popis Jazyk ALL Datum 11/03/2020 Verze R0 -
Manuály
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +0300065DE Popis optiMist: Verdunstungskühler Jazyk GER Datum 01/02/2023 Verze 1.7 Kód +0300065EN Popis optiMist: evaporative cooling Jazyk ENG Datum 01/02/2023 Verze 1.7 Kód +0300065ES Popis optiMist: refrigeración evaporativa Jazyk SPA Datum 01/02/2023 Verze 1.7 Kód +0300065FR Popis optiMist: refroidissement par évaporation Jazyk FRE Datum 01/02/2023 Verze 1.7 Kód +0300065IT Popis optiMist: raffreddamento evaporativo Jazyk ITA Datum 01/02/2023 Verze 1.7 Kód +0300065CS Popis optiMist Systém odpařovacího chlazení Jazyk CZE Datum 01/02/2023 Verze 1.7 Kód +0300065RU Popis optiMist Испарительное охлаждение Jazyk RUS Datum 01/02/2023 Verze 1.7 Kód +0500065IE Popis RACK - optiMist: Sistema di distribuzione/ Distribution system Jazyk ENG ITA Datum 10/01/2020 Verze 3.1
Obchodní
-
Brožury
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +3000046DE Popis optiMist: Verdunstungskühlung und Befeuchtung Jazyk GER Datum 02/05/2012 Verze 1.0 Kód +3000046EN Popis optiMist: evaporative cooling and humidifying Jazyk ENG Datum 02/05/2012 Verze 1.0 Kód +3000046ES Popis optiMist: Refrigeración evaporativa y humectación Jazyk SPA Datum 02/05/2012 Verze 1.0 Kód +3000046FR Popis optiMist: Refroidissement par évaporation et humidification Jazyk FRE Datum 02/05/2012 Verze 1.0 Kód +3000046IT Popis optiMist: raffreddamento evaporativo ed umidificazione Jazyk ITA Datum 02/05/2012 Verze 1.0 Kód +3000046NL Popis optiMist: adiabatischekoeling en bevochtiging Jazyk DUT Datum 02/05/2012 Verze 1.0 Kód +3000046RU Popis optiMist: испарительное охлаждение и увлажнение Jazyk RUS Datum 02/05/2012 Verze 1.0 Kód +3000046AR Popis OPTIMIST Jazyk ARA Datum 02/05/2012 Verze 1.0 Kód +3000046KR Popis optiMist Jazyk KOR Datum 02/05/2012 Verze 1.0 Kód +3000046ZH Popis optiMist - 高压细雾 蒸发式冷却与加湿 Jazyk CHI Datum 05/02/2012 Verze 1.0 -
Other related documentation
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +800004030 Popis Soluzioni per Unità Trattamento Aria: Tecnologia e competenza per la qualità dell’aria e il risparmio energetico Jazyk ITA Datum 05/02/2025 Verze 1.3 Kód +800004031 Popis Solutions for Air Handling Units: Technology and expertise for indoor air quality and energy saving Jazyk ENG Datum 05/02/2025 Verze 1.3 Kód +800004036 Popis Rozwiązania dla central wentylacyjno-klimatyzacyjnych (AHU) - Technologia, doświadczenie i oszczędność energii dla jakości powietrza w pomieszczeniach Jazyk POL Datum 05/02/2025 Verze 1.3 Kód +3000018IT Popis L’umidità è importante - Umidificatori CAREL, una soluzione per ogni richiesta Jazyk ITA Datum 15/10/2024 Verze 5.0 Kód +3000018DE Popis Die Feuchte zählt - CAREL-Befeuchter, eine Lösung für jedes Anliegen Jazyk GER Datum 15/10/2024 Verze 5.0 Kód +3000018EN Popis Humidity matters - CAREL humidifiers, a solution for every need Jazyk ENG Datum 15/10/2024 Verze 5.0 Kód +3000018ES Popis ¡La humedad es importante - Humidificadores CAREL, una solución para cada necesidad Jazyk ENG SPA Datum 15/10/2024 Verze 5.0 Kód +3000018PL Popis Nawilżanie ma znaczenie - Rozwiązania CAREL dla twoich potrzeb nawilżania Jazyk POL Datum 15/10/2024 Verze 5.0 Kód +3000018NL Popis Bevochtiging is belangrijk - CAREL oplossingen voor uw bevochtigingsbehoefte Jazyk DUT Datum 15/10/2024 Verze 5.0 Kód +3000224IT Popis Educational - Programma corsi di formazione CAREL per utilizzare nel modo migliore tecnologie e sistemi delle applicazioni HVAC/R Jazyk ITA Datum 13/03/2024 Verze 2.1 Kód +3000224EN Popis Educational - MakeCAREL’s program of training courses to make the best use of HVAC/R application technologies and systems Jazyk ENG Datum 13/03/2024 Verze 2.1 Kód +3000224FR Popis Educational - Programme de formation CAREL pour une utilisation optimale des technologies et des systèmes dans les applications HVAC/R Jazyk FRE Datum 15/12/2023 Verze 2.0 Kód +3000054ES Popis Soluciones para el ahorro energético en data center Jazyk SPA Datum 26/05/2023 Verze 3.0 Kód +3000223IT Popis Soluzione completa di servizi dedicata agli umidificatori CAREL Jazyk ITA Datum 21/12/2021 Verze 1.0 Kód +3000223EN Popis Complete services solution for CAREL humidifiers Jazyk ENG Datum 21/12/2021 Verze 1.0 Kód +3000223ES Popis Solución completa de servicios dedicada a los humidificadores CAREL Jazyk SPA Datum 21/12/2021 Verze 1.0 Kód +3000223FR Popis Solution complète de services pour les humidificateurs CAREL Jazyk FRE Datum 21/12/2021 Verze 1.0 Kód +3000223PL Popis Kompletne rozwiązanie serwisowe dla nawilżaczy CAREL Jazyk POL Datum 21/12/2021 Verze 1.0 Kód +3000054FR Popis Solutions permettant d'économiser l'énergie dans les centres de données Jazyk FRE Datum 11/10/2016 Verze 2.0 Kód +3000054DE Popis Energiesparlösungen für Rechenzentren Jazyk GER Datum 11/10/2016 Verze 2.0
Images
-
High resolution images
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód PH12LEC301-Optimist Popis CAREL-optiMist-Pressurised water humidifier-Adiabatic humidifier Jazyk ALL Datum 01/07/2021 Verze R.0
