SmartCella

WE00*
SmartCella
  • Obecné charakteristiky

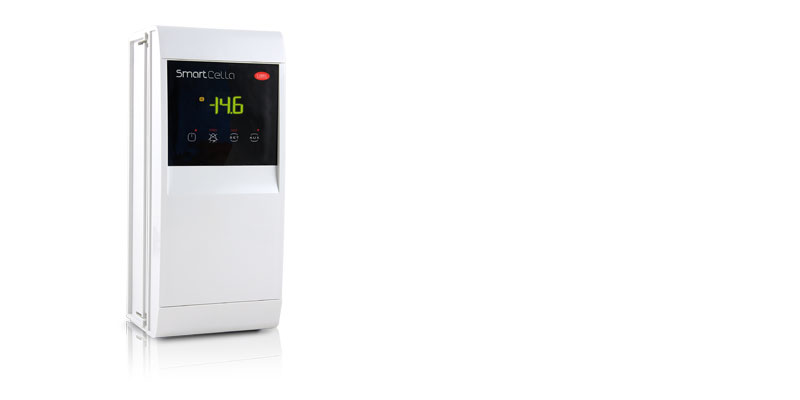

    Jednotka SmartCella je založena na standardní řídicí jednotce integrované do skříně v krytí IP65 navržené pro průmyslové využití. Společně s jednotkami UltraCella a MasterCella doplňuje a rozšiřuje nabídku společnosti CAREL pro studené místnosti. Pokud se týká P/N, pouze dvojice modelů přímo spojených s počtem zátěží, které musí zvládnout, se sondami a funkcemi nezbytnými pro cílové aplikace: model s 1 relé pro studené místnosti NT s normální teplotou, model s 4 relé pro studené místnosti s nízkou teplotou.

    Konfigurace I/O:

    • Až 4 výstupní relé (kompresor 16 A/2 HP podle modelu, odmrazování 16 A, ventilátory výparníku 8 A a pomocný výstup 8 A pro doplňkové funkce)
    • 5 analogových vstupů (2 x NTC + 3 x NTC / digitální vstupy)
    • 1 sériové rozhraní s protokolem CAREL / Modbus (podřízená jednotka) s automatickým rozeznáváním
    • SmartCella splňuje všechny požadavky uživatelů studených místností ve všech pracovních fázích: od instalace až po uvedení do provozu pro firmy provádějící instalaci až po každodenní používání pro koncové uživatele.

    Ve fázi instalace mohou firmy provádějící instalaci využívat následující:

    • Dráhu pro vedení DIN pro rychlou instalaci na zeď
    • Desku I/O ovládání ir33 DIN, vhodnější pro instalaci do skříně namísto standardní řídicí jednotky v panelu
    • Standardní a již dobře známá schémata zapojení ir33 DIN
    • Uvedení jednotky SmartCella do provozu a její každodenní používání je snadné díky následujícímu:
    • Stejná logika ir33+ pro regulační algoritmy, navigaci a parametry
    • Jednoduché a uživatelsky přívětivé uživatelské rozhraní s dotykovou klávesnicí a velkými tlačítky; přiřazování funkcí/tlačítek je stejné jako u jednotky ir33+.

    Displej je velký a jasný (+30% ve srovnání s ir33) a během navigace zobrazuje kontextová hlášení.

    SmartCella lze snadno rozšiřovat o doplňkový obsah díky možnosti používání skříně s modulem rozšíření UltraCella. Navíc k zajišťování ochrany IP65 a podobnosti s platformou UltraCella tato volba poskytuje uvnitř skříně volný prostor k dispozici pro:

    • externí relé
    • stykač
    • pomocné svorky

    a doplňkový obsah pocházející z platformy UltraCella:

    • modul Ultra EVD
    • modul Ultra Power

    Řada UltraCella je v souladu s HACCP International pro bezpečnost potravin – první případ v Itálii v řadě elektronických zařízení pro chladicí systémy – pokud se týká její vhodnosti pro zajišťování kvality konzervovaných potravin.





  • Plus

    • Inteligentní řešení založené na logice a zkušenostech s jednotkou ir33+
    • Intuitivní uživatelské rozhraní
    • Flexibilní skříň v krytí IP65 připravená na instalaci dalších částí
    • Protokoly Modbus a Carel s automatickým rozeznáváním
    • Vedení DIN pro rychlou instalaci na zeď
