Modulační jednotky pro elektrické ohřívače

Obecné charakteristiky

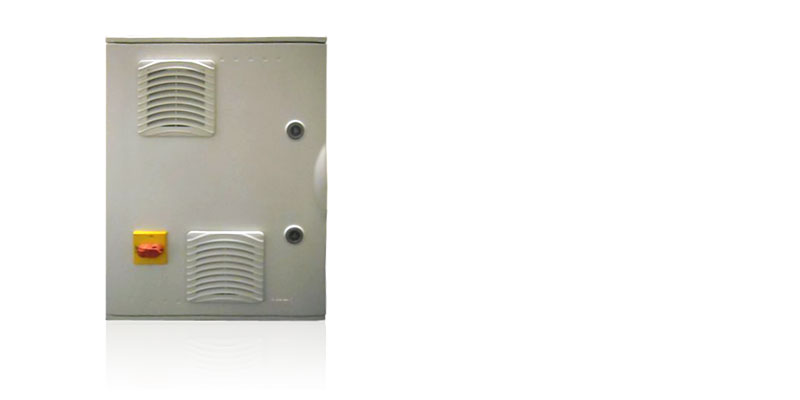

Panely v řadě SSR začínají jako přídavná příslušenství pro panely Masteraria, ale lze je také používat jako samostatné jednotky. Umožňují řízení trojfázové elektrické zátěže ovládané modulačním vstupním signálem 0 až 10 V. V kombinaci s panely MasterAria řídí elektrické topné spirály, které jsou součástí jednotky pro úpravu vzduchu. Pomocné napájecí svorky MasterAria přímo napájejí panely SSR (samozřejmě s přihlédnutím k maximálnímu výstupnímu napájení ze svorek MasterAria vzhledem k velikostem přívodních a odsávacích ventilátorů). Panel MasterAria přijímá úlohu řídicí jednotky, zatímco SSR je podřízenou jednotkou. Svorkovnice na obou panelech mají také svorky označené písmeny, aby se umožnilo jednoznačné, jednoduché a rychlé propojení mezi dvěma elektronickými zařízeními. Plášť je vyroben ze skelného laminátu s jedněmi dvířky a je dokonalý pro instalace za teplot od -25 do 60 °C, velmi robustní a odolný vůči nárazům (IK10), žhavý drát o teplotě 650 °C, certifikace IMQ CEI 23-48/23-49 a IMQ EN 62208. Každý plášť je vybaven ventilátory a mřížkami pro rozptyl tepla a svou vlastní sadou pro nástěnnou instalaci a má již provedené otvory se závity ve dně. Odpojovač hlavního panelu je umístěn na dveřích, s ovládáním vpředu pomocí žlutočervené otočné rukojeti.
Dokumentace
Technická
-
Manuály
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +030221141 Popis Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Jazyk ENG FRE ITA Datum 08/03/2024 Verze 1.1
Images
-
High resolution images
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód PH12LQU30L-Modulating-units-for-electric-heaters Popis CAREL Modulating units for electric heaters - Electrical panel for AHU - Powersolutions Jazyk ALL Datum 28/03/2022 Verze R.0
