Jednotka pro řízení kompresorových sestav

CMPRCK*
Jednotka pro řízení kompresorových sestav
Jednotka pro řízení kompresorových sestav Jednotka pro řízení kompresorových sestav

  • Obecné charakteristiky

    Řídicí jednotky kompresorových sestav dokážou řídit sestavy rámů s maximálně dvěma kompresory. Jeden z kompresorů má pevnou rychlost a druhý má možnost volby mezi pevnou rychlostí nebo proměnnou rychlostí pomocí invertoru. Podle modelu lze řídit 2 až 5 trojfázových ventilátorů pro kondenzační jednotku. Celá řada také umožňuje napájení a řízení ventilátorů pro odvod tepla z hlavy kompresoru a ohřívačů olejových jímek kompresoru, aby tak bylo možné nabídnout celkové řešení pro řízení malých kompresorových sestav. Pro pláště, které jsou k dispozici v různých velikostech na základě výkonu kompresoru a počtu řízených kondenzačních ventilátorů, se používá ocelový plech o tloušťce 15/10 s nátěrem RAL, s deskami pro připojení z pozinkované oceli o tloušťce 20/10, mají dveře s vratným otevíráním a dvěma bezpečnostními uzávěry a souvislým těsněním a speciálně dimenzovanou desku pro vstup kabelu umístěnou ve dně pláště. Na požádání může být elektrický panel dodán s kabelovými ucpávkami, které jsou dostatečně velké pro vstup kabelu. Každý plášť je vybaven svou vlastní sadou pro nástěnnou instalaci a má již provedené otvory se závity v zadní straně. Odpojovač hlavního panelu je umístěn na vnitřní straně dveří s ovládáním zpředu pomocí otočné rukojeti. Stejným způsobem je na vnitřní straně dveří umístěno uživatelské rozhraní společně se spínači a kontrolkami pro provozní podmínky a alarmy. Jsou připravena schémata zapojení, aby bylo možné řídit standardní bezpečnostní řetěz připojený ke kompresorům a tlakovým spínačům. Na požádání lze dodat panel dimenzovaný pro řízení ventilátorů kompresorů a kondenzátorů s různými hodnotami napájení.



Dokumentace

Technická

  • Manuály
    Kód Popis Jazyk Datum * Verze
    Kód +030221141

    Popis Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien

    Jazyk ENG  FRE  ITA

    Datum 08/03/2024

    Verze 1.1


Images

  • High resolution images
    Kód Popis Jazyk Datum * Verze

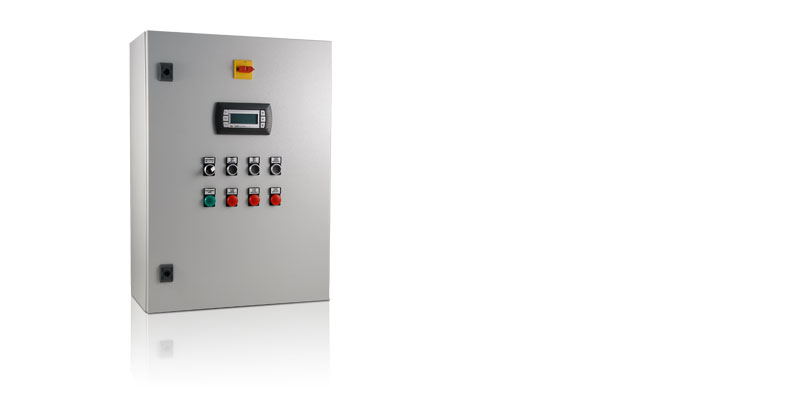

    Kód PH12LQU30J_pRACK-electrical-panel

    Popis CAREL Unit for compressor rack management - Electrical panel for compressor racks - Powersolutions

    Jazyk ALL

    Datum 28/03/2022

    Verze R.0

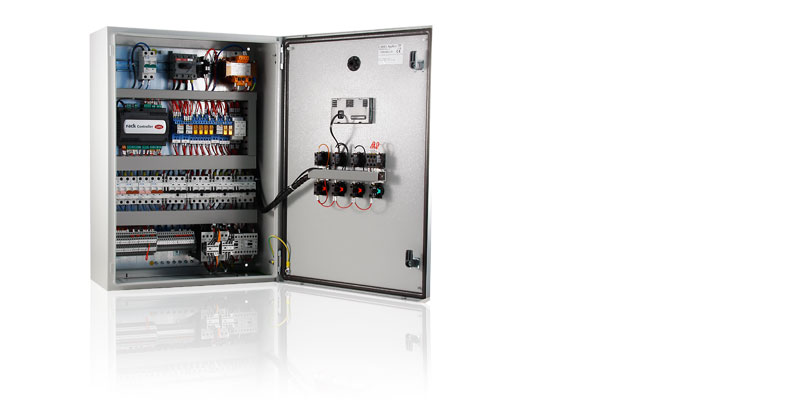

    Kód PH12LQU30K_pRACK-electrical-panel-open

    Popis CAREL Unit for compressor rack management - Electrical panel for compressor racks - Powersolutions

    Jazyk ALL

    Datum 28/03/2022

    Verze R.0
