Bezdrátové snímače

Bezdrátové snímače
  • Obecné charakteristiky

    Systém rTM je k dispozici s novými kódy výrobku, protože zavedená zlepšení týkající se bezdrátového komunikačního protokolu ZigBee znamenají, že není kompatibilní s předchozími řadami.

    Systém CAREL rTM se skládá z následujících částí:

    • Snímače napájené z baterie:
      - dvě verze pro dvě konkrétní potřeby:

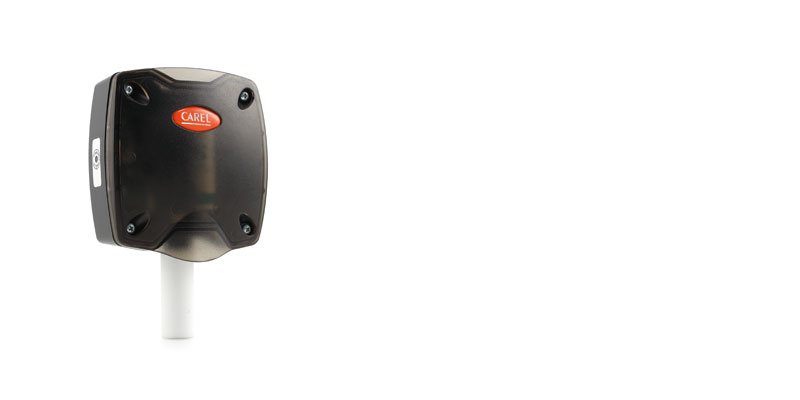

      snímač teploty nainstalovaný uvnitř vitríny, verze SE BP (zabudovaná sonda);
      snímač s dvěma externími sondami NTC a dvěma digitálními vstupy, verze SE EP (externí sonda) pro vitríny a studené místnosti;
      -snímač napájený střídavým napětím 12 až 24 V;

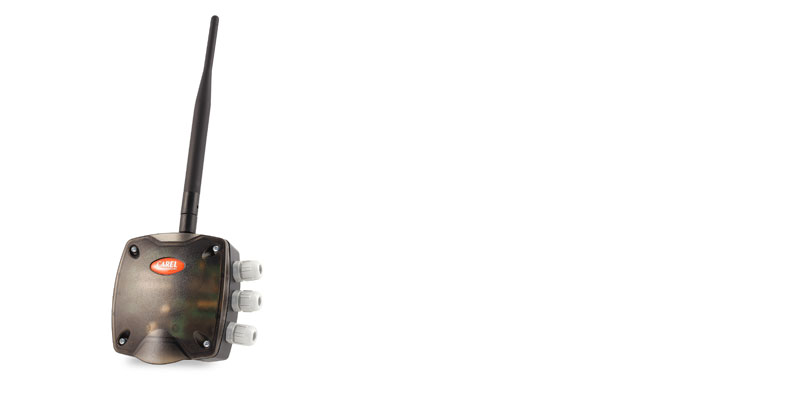

    • snímač s dvěma externími sondami NTC a dvěma digitálními vstupy, verze EP1/Router SE (externí sonda) pro vitríny a studené místnosti. Toto zařízení integruje také funkci routeru.

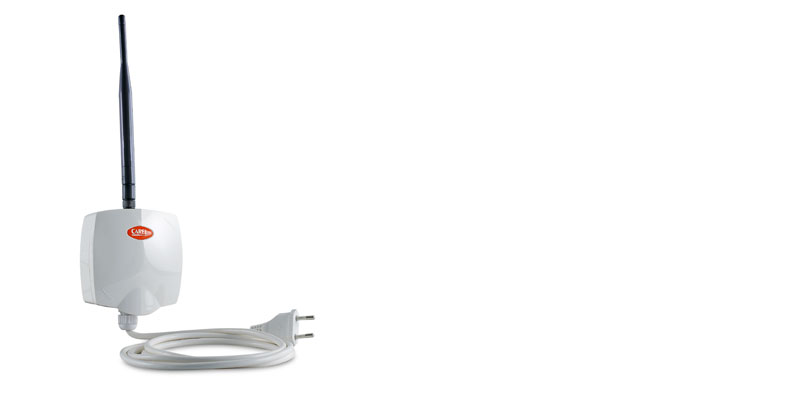

    • Bod přístupu. Bezdrátový přijímač, který získává data z různých snímačů v síti ZigBee™, což poskytuje tato data k dispozici pro kontrolní jednotku prostřednictvím Modbus® RTU. S každým bodem přístupu lze přímo spojit až 30 snímačů nebo maximálně 60, pokud se používá jeden nebo více routerů. Kontrolní jednotka (PlantVisorPRO nebo PlantWatchPRO) tak může sledovat všechny proměnné v systému rTM SE;
    • router. Používá se tehdy, když vzdálenost mezi snímači a routerem přesahuje 30 m, nebo jestliže v síti je více než 30 snímačů. V bezdrátové síti může být maximálně 60 routerů, přičemž 48 z nich je pro kontrolní jednotku viditelných. Bod přístupu automaticky přiřazuje sériovou adresu v pořadí, ve kterém jsou „připojeny“, počínaje od 200 až do 247;
