humiFog (HD) NA
  • Obecné charakteristiky

    Složení systému
    humiFog pro AHU/na vedení se skládá z
    • sestavy čerpadla s nepřetržitou modulací (s invertorem);
    • rámu s tryskami pro rozprašování vody;
    • odlučovače kapek (pro certifikované systémy povinný);
    • vysokotlakých propojovacích potrubí;
    • sond vlhkosti;
    • systému na úpravu vody (reverzní osmóza), není dodávkou společnosti CAREL.

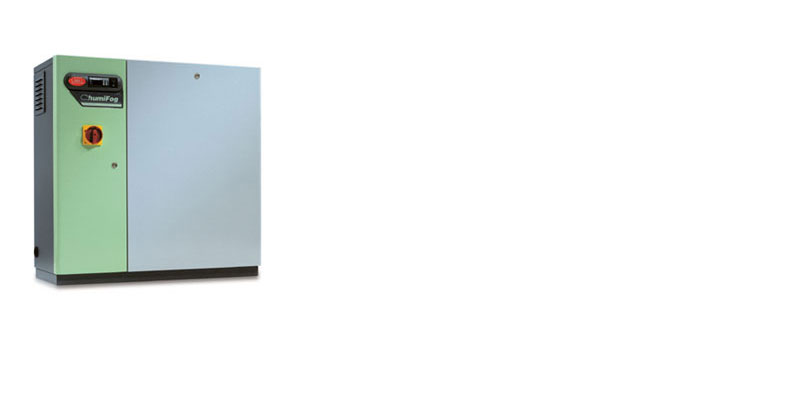

    Sestava čerpadla s nepřetržitou modulací pro AHU/potrubí (s invertorem)

    Sestava čerpadla používaná pro aplikace s AHU/potrubím je vybavena invertorem, který nepřetržitě mění rychlost vysokotlakého čerpadla a tím upravuje průtok stříkané vody.
    Spojením nepřetržité modulace rychlosti čerpadla s ovládáním řady trysek, které se otevírají pomocí elektromagnetických ventilů, se může průtok měnit od přibližně 15 do 100 % jmenovitého průtoku čerpadla a současně se tlak vody udržuje mezi 25 a 75 bary, což zaručuje výrobu velmi jemných kapiček.
    Maximální dostupná kapacita čerpadla je 60, 120, 180, 250, 350, 500 kg/h (zakázkové verze až do 5 000 kg/h).

    Sestava zvlhčovače nainstalovaná na potrubí

    Sestava, která se dodává pro odměřování AHU/potrubí, se skládá z rozvodů trysek, rozprašovacích trysek, ventilů pro otevírání-zavírání rozvodů, vypouštěcích ventilů rozvodů, větracího ventilu a hlavního vypouštěcího ventilu. Všechny kovové části jsou vyrobeny z nerezové oceli. Elektromagnetické ventily pro otevírání/zavírání ovládají počet trysek, které jsou otevřené, zatímco vypouštěcí a větrací elektromagnetické ventily se používají pro vyprazdňování sestavy, kdykoliv zvlhčovač přestane zvlhčovat.

    Vzdálenost pro absorpci

    Jednotka humiFog vytváří velmi jemnou mlhu skládající se z kapiček o průměrném průměru pouze 10 až 15 µm pomocí trysek s otvorem pouze 0,2 mm pracujících při vysokém tlaku (25 až 75 barů). Tato velmi jemná mlha je rychle absorbována vzduchem a vyžaduje pro odpaření minimální volný prostor 700 mm. Obvykle je na to, aby vzduchem bylo absorbováno více než 95 % rozprášené vody, vyžadována vzdálenost 1 000 až 1 200 mm.

    Separátor kapiček (povinný pro certifikované aplikace)

    Účelem separátoru kapiček je zachycovat kapičky vody, které se úplně neodpaří tak, aby se zabránilo v jejich úniku ze zvlhčovací komory.

    Je k dispozici ve dvou verzích: s filtrem ze skelného laminátu nebo oceli AISI304, přičemž ocelové filtry jsou vyžadovány pro certifikované systémy VDI6022. Konstrukce separátoru kapiček je vždy vyrobena z nerezové oceli. Separátor kapiček se vždy dodává ve standardních modulech, které lze sestavit tak, aby byl pokrytý celý průřez AHU/potrubí.

    Zaručená hygiena

    Použití
    • speciálního rozprašovacího rámu z nerezové oceli, který umožňuje vypouštění potrubí;
    • zařízení na odstraňování mlhy plně z nerezové oceli vyráběného společností CAREL
    umožnilo, aby jednotka humiFog pro AHU/potrubí získala certifikaci VDI6022: „Hygienické standardy pro systémy větrání a klimatizace, kanceláře a montážní místnosti“, vydanou ILH Berlín. Toto zařízení je navíc certifikováno v souladu s DIN1946, VDI3803, SWKI2003-5 (CH), ÖNORM H 6021 (A)
