ultimateSAM





Obecné charakteristiky

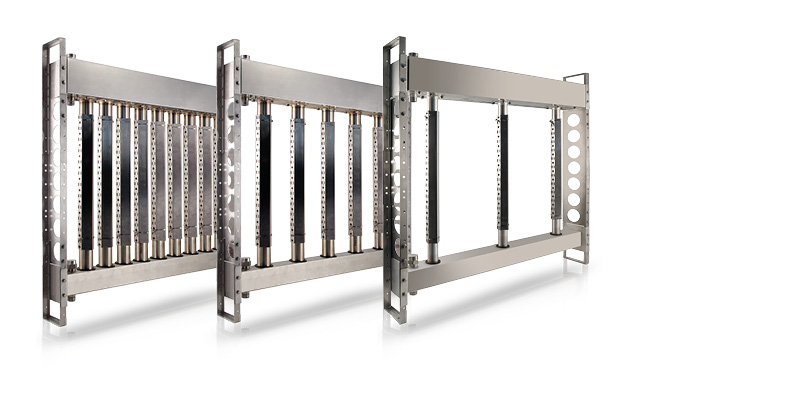

Několik nástavců (SAB/SAT)
Systém ultimateSAM může používat jak páru ze sítě pod tlakem, tak z generátoru s atmosférickým tlakem (zvlhčovače). V prvním případě se kapalina dostává do rozvodného ventilu prostřednictvím regulačního ventilu, pomocí kterého dochází k expanzi, která téměř dosahuje atmosférického tlaku. Ve druhém případě je systém ultimateSAM připojen přímo k zařízení na výrobu páry; v tomto případě se modulace průtoku páry provádí přímo zvlhčovačem. Aby se minimalizovala kondenzace, nástavce rozvodu páry jsou zkonstruovány s deflektory a tryskami tak, aby se zajistilo, že do systému pro úpravu vzduchu/vedení se bude uvolňovat pouze suchá pára.

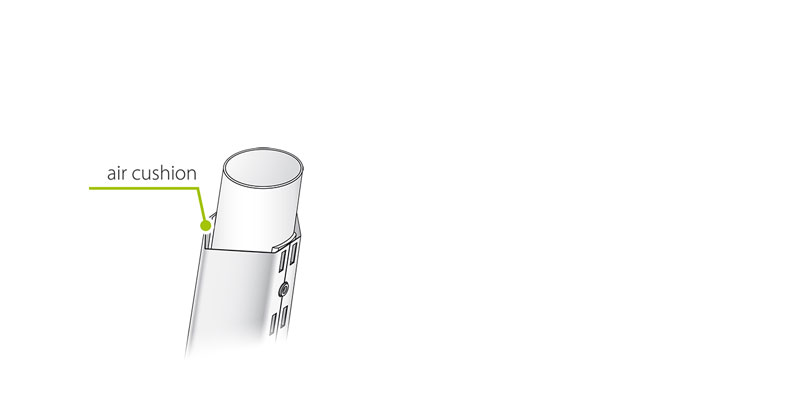

Trubky pro vertikální rozvod vzduchu mohou být vybaveny izolací vzduchové mezery, která snižuje parazitní tepelné zisky vzduchu i tvorbu kondenzátu.
Rozvodné ventily s izolací mají v potrubí zalisované trysky, které odvádějí suchou páru ze středu rozvodných ventilů, aby se zabránilo vnášení kapiček kondenzátu do proudu vzduchu. Rozvodné ventily bez izolace trysky nemají.
Používání modelů s izolovanými nástavci s tryskami umožňuje snížení kondenzace o 30 % ve srovnání s neizolovanými nástavci. V obou případech je samozřejmě zaručena krátká absorpční vzdálenost (v řádu 200mm).UltimateSAM compact (SAB**M*)
Verze rozvodného ventilu páry ultimateSAM navržená speciálně pro malé rozvody. Menší verze má dvě trubky a lze ji instalovat do potrubí o rozměrech 300 mm × 300 mm. UltimateSAM compact nevyžaduje soupravy pro přívod páry ani soupravy pro odvod kondenzátu, protože ty jsou na výrobku standardně namontovány. U kompaktního provedení jsou všechny trubky izolovány.Jeden nástavec (SA0)

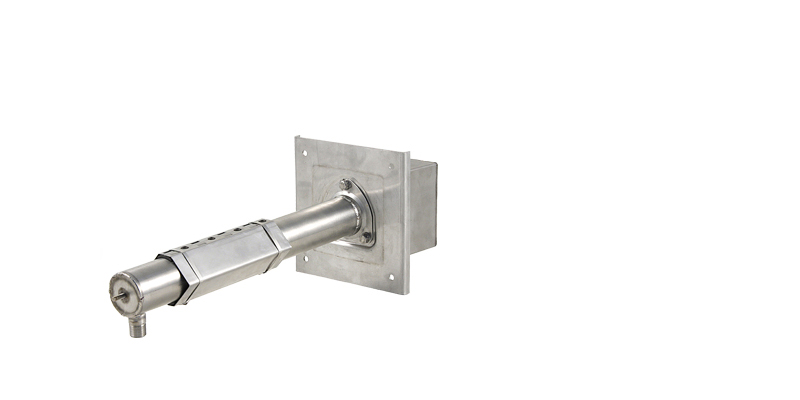

Lze jej používat pro páru pod tlakem nebo s párou při atmosférickém tlaku. V tomto případě kondenzát odděluje rozvodné vedení, protože je vybaveno interním deflektorem i odvodem kondenzátu. Tento jediný nástavec je opatřen izolací a tryskami pro omezování vytváření kondenzace a zkrácení absorpční vzdálenosti.-
Plus
Energetická účinnost
Maximální úspory energie. Izolované modely snižují ohřev vzduchu a kondenzaci.
Přesnost
Vhodné pro vysoce přesné zvlhčování díky rovnoměrné distribuci páry v klimatizačním zařízení/kanálu a ventilům s elektrickým ovládáním pro ještě přesnější modulaci.
Hygiena a materiály
Vyrobeno z materiálu AISI 304 s komponenty z PPS (Ryton s trvalou provozní teplotou 220 °C / 428 °F). Těsnění přicházející do styku s párou jsou vyrobena ze silikonu pro vysoké teploty (max. 150 °C / 300 °F) nebo z EPDM pro těsnění, která nejsou v kontaktu s párou.
